Муфты для 4-х жильного кабеля с пластмассовой изоляцией

на напряжение до 1 кВ

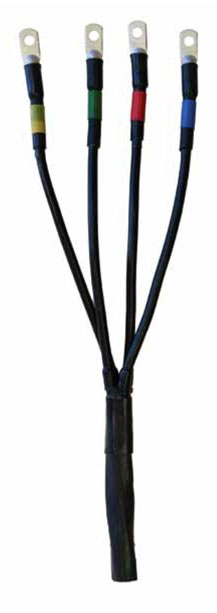

муфты концевые для 4ПКВ(Н)Т Особенности комплектации муфт:



Концевые муфты для кабеля с пластмассовой изоляцией (с броней и без брони) изготавливают различной комплектации. В стандартный комплект (для кабеля без брони) входят термоусаживаемые изделия (поясные манжеты, защитный рукав); наконечники под опрессовку; для бронированного кабеля дополнительно набор непаяного соединения (чулок экранный, пружина прижимная, пластина контактная). Возможна комп­лектация набором для пайки, болтовыми наконечниками.





Описание Обозначение
Внутренней (В) наружной (Н) установки





для кабеля сечением от 16 до 240мм2

4ПКВТп-16-1; 4ПКВТп-25-1; 4ПКВТп-35-1; 4ПКВТп-50-1; 4ПКВТп-70-1; 4ПКВТп-95-1; 4ПКВТп-120-1; 4ПКВТп-150-1;4ПКВТп-185-1; 4ПКВТп-240-1; 4ПКНТп-16-1; 4ПКНТп-25-1; 4ПКНТп-35-1; 4ПКНТп-50-1; 4ПКНТп-70-1; 4ПКНТп-95-1; 4ПКНТп-120-1; 4ПКНТп-150-1;

4ПКНТп-185-1; 4ПКНТп-240-1



для бронированного кабеля сечением от 16 до 240мм2

4ПКВТп(бр)-16-1; 4ПКВТп(бр)-25-1;

4ПКВТп(бр)-35-1; 4ПКВТп(бр)-50-1;

4ПКВТп(бр)-70-1; 4ПКВТп(бр)-95-1;

4ПКВТп(бр)-120-1; 4ПКВТп(бр)-150-1;

4ПКВТп(бр)-185-1; 4ПКВТп(бр)-240-1;

4ПКНТп(бр)-16-1; 4ПКНТп(бр)-25-1; 4ПКНТп(бр)-35-1; 4ПКНТп(бр)-50-1; 4ПКНТп(бр)-70-1; 4ПКНТп(бр)-95-1; 4ПКНТп(бр)-120-1; 4ПКНТп(бр)-150-1;

4ПКНТп(бр)-185-1; 4ПКНТп(бр)-240-1



для бронированного кабеля сечением от 16 до 240мм2 с набором для пайки



4ПКВТпп(бр)-16-1; 4ПКВТпп(бр)-25-1;

4ПКВТпп(бр)-35-1; 4ПКВТпп(бр)-50-1;

4ПКВТпп(бр)-70-1; 4ПКВТпп(бр)-95-1;

4ПКВТпп(бр)-120-1; 4ПКВТпп(бр)-150-1;

4ПКВТпп(бр)-185-1; 4ПКВТпп(бр)-240-1;

4ПКНТпп(бр)-16-1; 4ПКНТпп(бр)-25-1;

4ПКНТпп(бр)-35-1; 4ПКНТпп(бр)-50-1;

4ПКНТпп(бр)-70-1; 4ПКНТпп(бр)-95-1;

4ПКНТпп(бр)-120-1;4ПКНТпп(бр)-150-1;

4ПКНТпп(бр)-185-1; 4ПКНТпп(бр)-240-1



для кабеля сечением от 25 до 240ммс болтовыми соединителями

4ПКВТпб(бр)-25/50-1; 4ПКВТпб(бр)-70/120-1;

4ПКВТпб(бр)-150/240-1; 4ПКНТпб(бр)-25/50-1;

4ПКНТпб(бр)-70/120-1; 4ПКНТпб(бр)-150/240-1





для бронированного кабеля сечением от 25 до 240мм2 с болтовыми сое­динителями

4ПКВТпб(бр)-25/50-1; 4ПКВТпб(бр)-70/120-1;

4ПКВТпб(бр)-150/240-1; 4ПКНТпб(бр)-25/50-1;

4ПКНТпб(бр)-70/120-1; 4ПКНТпб(бр)-150/240-1



для бронированного кабеля сечением от 25 до 240мм2 с болтовыми сое­динителями (наконечниками) и набором

4ПКВТпбп(бр)-25/50-1; 4ПКВТпбп(бр)-70/120-1;

4ПКВТпбп(бр)-150/240-1; 4ПКНТпбп(бр)-25/50-1; 4ПКНТпбп(бр)-70/120-1; 4ПКНТпбп(бр)-150/240-1;
