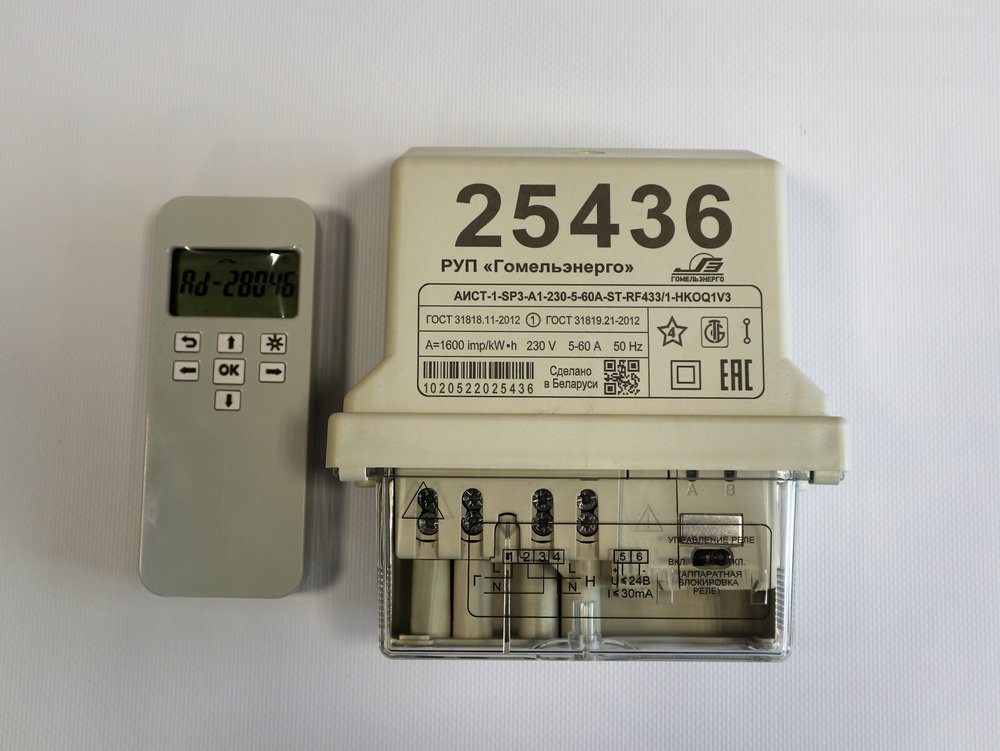

АИСТ-1 в корпусном исполнении SP3

Счётчик электроэнергии однофазный многофункциональный.

Прибор рекомендован для установки потребителям электроэнергии, имеющим невысокую установленную мощность.

Имеет раздельные измерительный блок и модуль отображения информации.

Монтируется на опору.

Измеряет активную и реактивную (или только активную) электроэнергию прямого и обратного (или только прямого) направления.

Позволяет организовать многотарифный учёт с передачей накопленной информации.

Может применяться как автономно, так и в составе ИСУЭ и технического учёта электроэнергии, диспетчерского управления (АСДУ).

Основные и дополнительные интерфейсы связи.

оптопорт по ГОСТ IEC 61107-2011

радиоинтерфейс 433 МГц

радиоинтерфейс 2400 МГц

комбинированный GSM-модуль с поддержкой GPRS и NB-IoT (работа с двумя SIM-картами)

Ключевые особенности

Учёт количества электроэнергии нарастающим итогом суммарно и раздельно: независимо от тарифного расписания и по действующим тарифам на начало суток / месяца.

Прозрачная крышка зажимов.

Электронные пломбы на корпусе и крышке зажимов.

Встроенное реле управления нагрузкой, предназначенное для коммутации фазной цепи тока счётчика.

Аппаратная блокировка встроенного реле управления нагрузкой (для счётчиков непосредственного включения).

Параметры прибора и сети выводятся на дисплей модуля отображения информации МИРТ-830 (идёт в комплекте).

Широкие возможности для установки тарифных расписаний (включая рабочие / выходные / праздничные / перенесённые дни).

Возможность перехода на летнее / зимнее время (отключена по умолчанию).

Возможность хранить показания на начало суток (за 128 суток), на начало месяца (за 36 месяцев).

Настраиваемый профиль нагрузки: кроме 30-минутного, возможна установка интервала усреднения — 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 минут.

Наличие датчика, фиксирующего воздействие постоянных и переменных магнитных полей.

Поддерживаемые протоколы передачи данных по всем интерфейсам: «МИРТЕК», СПОДЭС (СТО 34.01–5.1 006 2019) и ГОСТ Р 58940–2020.

Журналы событий соответствуют ГОСТ Р 58940–2020, количество записей в каждом журнале — 500 событий.

Характеристики

Класс точности по ГОСТ 31819.21-2012                 1

Класс точности по ГОСТ 31819.22-2012                 1

Номинальное напряжение                                       220 В или 230 В

Диапазон напряжений питания                              от 0,75 Uном до 1,2 Uном

Частота измерительной сети                                   (50±7,5) Гц

Базовый (номинальный) ток                                    5 А

Максимальная сила тока                                          60 А, 80 А или 100 А

Диапазон постоянной счётчика                              от 800 до 3200 имп/(кВт·ч)

Стартовый ток                                                             12,5 мА

Диапазон рабочих температур                                от -40 до +70 °С

Срок службы счётчика, не менее                            30 лет

Средняя наработка на отказ, не менее                  200 000 ч
