АИСТ-3 в корпусном исполнении W31

Счётчик электроэнергии трёхфазный многофункциональный.

Прибор рекомендован для установки в коттеджах и квартирах, на промышленных, торговых и сельскохозяйственных производствах, на энергетических предприятиях. Монтируется в учётно-распределительный щиток.

Измеряет активную и реактивную (или только активную) электроэнергию прямого и обратного (или только прямого) направления.

Позволяет организовать многотарифный учёт с передачей накопленной информации.

Может применяться как автономно, так и в составе ИСУЭ и технического учёта электроэнергии, диспетчерского управления (АСДУ).



Основные и дополнительные интерфейсы связи:

оптопорт по ГОСТ IEC 61107-2011

проводной интерфейс RS-485

радиоинтерфейс 433 МГц

радиоинтерфейс 2400 МГц



Ключевые особенности

Электронные пломбы на корпусе и крышке зажимов;

Широкие возможности для установки тарифных расписаний (рабочие / выходные / праздничные / перенесённые дни);

Возможность хранить показания на начало суток (за 128 суток), на начало месяца за 36 месяцев, а также 30-минутный профиль нагрузки (по умолчанию) за 128 суток;

Наличие датчика, фиксирующего воздействие постоянных и переменных магнитных полей;

Поддерживаемые протоколы передачи данных по всем интерфейсам: «МИРТЕК», СПОДЭС (СТО 34.01–5.1 006 2019) и ГОСТ Р 58940–2020;

Счётчики с интерфейсом связи RS-485 дополнительно поддерживают протокол обмена ГОСТ Р МЭК 60870-5-101-2006 (опционально);

Журналы событий соответствуют ГОСТ Р 58940-2020, количество записей в каждом журнале — 500 событий.



Характеристики

Класс точности по ГОСТ 31819.21-2012                  1

Класс точности по ГОСТ 31819.22-2012                  0.5S

Класс точности по ГОСТ 31819.23-2012                  1

Номинальное напряжение                                        57,7 В, 220 В или 230 В

Диапазон напряжений питания                               от 0,75 Uном до 1,2 Uном

Частота измерительной сети                                    (50±7,5) Гц

Базовый (номинальный) ток                                     5 А или 10 А

Максимальная сила тока                                           10 А, 60 А,100 А

Диапазон постоянной счётчика                               от 800 до 3200 имп/(кВт·ч)

Стартовый ток                                                               – 12,5 мА для счётчиков с базовым током 5 А, класса точности 1

по ГОСТ  31819.21-2012 или ГОСТ 31819.23-2012

– 25 мА для счётчиков непосредственного включения с базовым током

10 А, класса точности 1 по ГОСТ 31819.21-2012 или ГОСТ 31819.23-2012

– 10 мА для счётчиков трансформаторного включения с базовым током

5 А, класса точности 1 по ГОСТ 31819.21-2012 или ГОСТ 31819.23-2012

– 5 мА для счётчиков трансформаторного включения с базовым током

5 А, класса точности 0,2S или 0.5S по ГОСТ 31819.22-2012

Диапазон рабочих температур                                от -40 до +70 °С

Срок службы счётчика, не менее                            30 лет

Средняя наработка на отказ, не менее                 200 000 ч

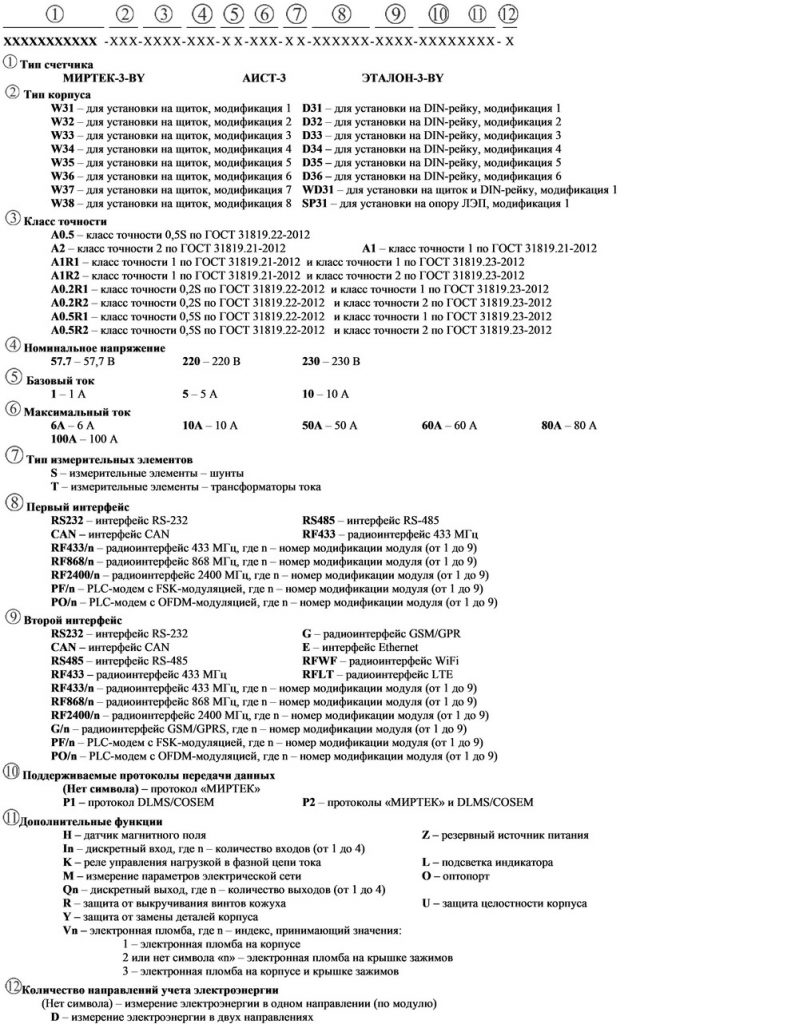

Структура обозначений



Описание типа АИСТ-3



Сертификат АИСТ-3
