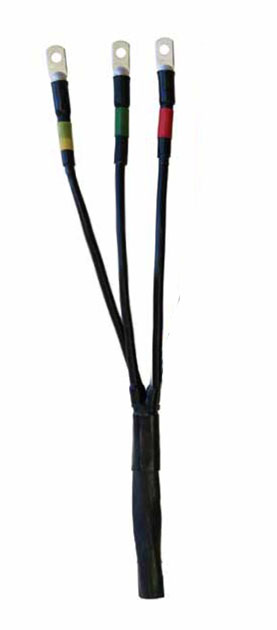

Концевые муфты для 3-х жильного кабеля с пластмассовой изоляцией на напряжение до 1 кВ





муфты концевые для 3ПКВ(Н)Т Особенности комплектации муфт:



Концевые муфты для кабеля с пластмассовой изоляцией (с броней и без брони) изготавливают различной комплектации. В стандартный комплект (для кабеля без брони) входят термоусаживаемые изделия (поясные манжеты, защитный рукав); наконечники под опрессовку; для бронированного кабеля дополнительно набор непаяного соединения (чулок экранный, пружина прижимная, пластина контактная). Возможна комп­лектация набором для пайки, болтовыми наконечниками.



Описание

Обозначение



Внутренней (В) наружной (Н) установки





для кабеля сечением от 16 до 240мм2

3ПКВТп-16-1; 3ПКВТп-25-1; 3ПКВТп-35-1; 3ПКВТп-50-1; 3ПКВТп-70-1; 3ПКВТп-95-1; 3ПКВТп-120-1; 3ПКВТп-150-1; 3ПКВТп-185-1; 3ПКВТп-240-1; 3ПКНТп-16-1; 3ПКНТп-25-1; 3ПКНТп-35-1; 3ПКНТп-50-1; 3ПКНТп-70-1; 3ПКНТп-95-1; 3ПКНТп-120-1; 3ПКНТп-150-1; 3ПКНТп-185-1; 3ПКНТп-240-1





для бронированного кабеля сечением от 16 до 240мм2

3ПКВТп(бр)-16-1; 3ПКВТп(бр)-25-1;

3ПКВТп(бр)-35-1; 3ПКВТп(бр)-50-1;

3ПКВТп(бр)-70-1; 3ПКВТп(бр)-95-1;

3ПКВТп(бр)-120-1; 3ПКВТп(бр)-150-1;

3ПКВТп(бр)-185-1; 3ПКВТп(бр)-240-1;

3ПКНТп(бр)-16-1; 3ПКНТп(бр)-25-1;

3ПКНТп(бр)-35-1; 3ПКНТп(бр)-50-1;

3ПКНТп(бр)-70-1; 3ПКНТп(бр)-95-1;

3ПКНТп(бр)-120-1; 3ПКНТп(бр)-150-1;

3ПКНТп(бр)-185-1; 3ПКНТп(бр)-240-1





для бронированного кабеля сечением от 16 до 240мм2 с набором для пайки



3ПКВТпп(бр)-16-1; 3ПКВТпп(бр)-25-1;

3ПКВТпп(бр)-35-1; 3ПКВТпп(бр)-50-1;

3ПКВТпп(бр)-70-1; 3ПКВТпп(бр)-95-1;

3ПКВТпп(бр)-120-1; 3ПКВТпп(бр)-150-1; 3ПКВТпп(бр)-185-1; 3ПКВТпп(бр)-240-1; 3ПКНТпп(бр)-16-1; 3ПКНТпп(бр)-25-1; 3ПКНТпп(бр)-35-1; 3ПКНТпп(бр)-50-1; 3ПКНТпп(бр)-70-1; 3ПКНТпп(бр)-95-1; 3ПКНТпп(бр)-120-1; 3ПКНТпп(бр)-150-1; 3ПКНТпп(бр)-185-1; 3ПКНТпп(бр)-240-1





для кабеля сечением от 25 до 240 ммс болтовыми соединителями (наконечниками)



3ПКВТпб-25/50-1; 3ПКВТпб-70/120-1; 3ПКВТпб-150/240-1; 3ПКНТпб-25/50-1; 3ПКНТпб-70/120-1; 3ПКНТпб-150/240-1





для бронированного кабеля сечением от 16 до 240мм2 с болтовыми сое­динителями

3ПКВТпб(бр)-25/50-1; 3ПКВТпб(бр)-70/120-1;

3ПКВТпб(бр)-150/240-1; 3ПКНТпб(бр)-25/50-1;

3ПКНТпб(бр)-70/120-1; 3ПКНТпб(бр)-150/240-1





для бронированного кабеля сечением от 25 до 240мм2 с болтовыми сое­динителями (наконечниками) и набором для



3ПКВТпбп(бр)-25/50-1; 3ПКВТпбп(бр)-70/120-1; 3ПКВТпбп(бр)-150/240-1;

3ПКНТпбп(бр)-25/50-1;

3ПКНТпбп(бр)-70/120-1;

3ПКНТпбп(бр)-150/240-1
