Заключительная глава из серии публикаций, посвященных измерениям, испытаниям и поиску мест повреждений кабельных линий филиала «Гомельские электрические сети» РУП “Гомельэнерго”.

Глава 6. Точная локализация повреждения кабельной линии

Поиск неисправности начинается с трассировки кабельной линии в предполагаемом месте повреждения.

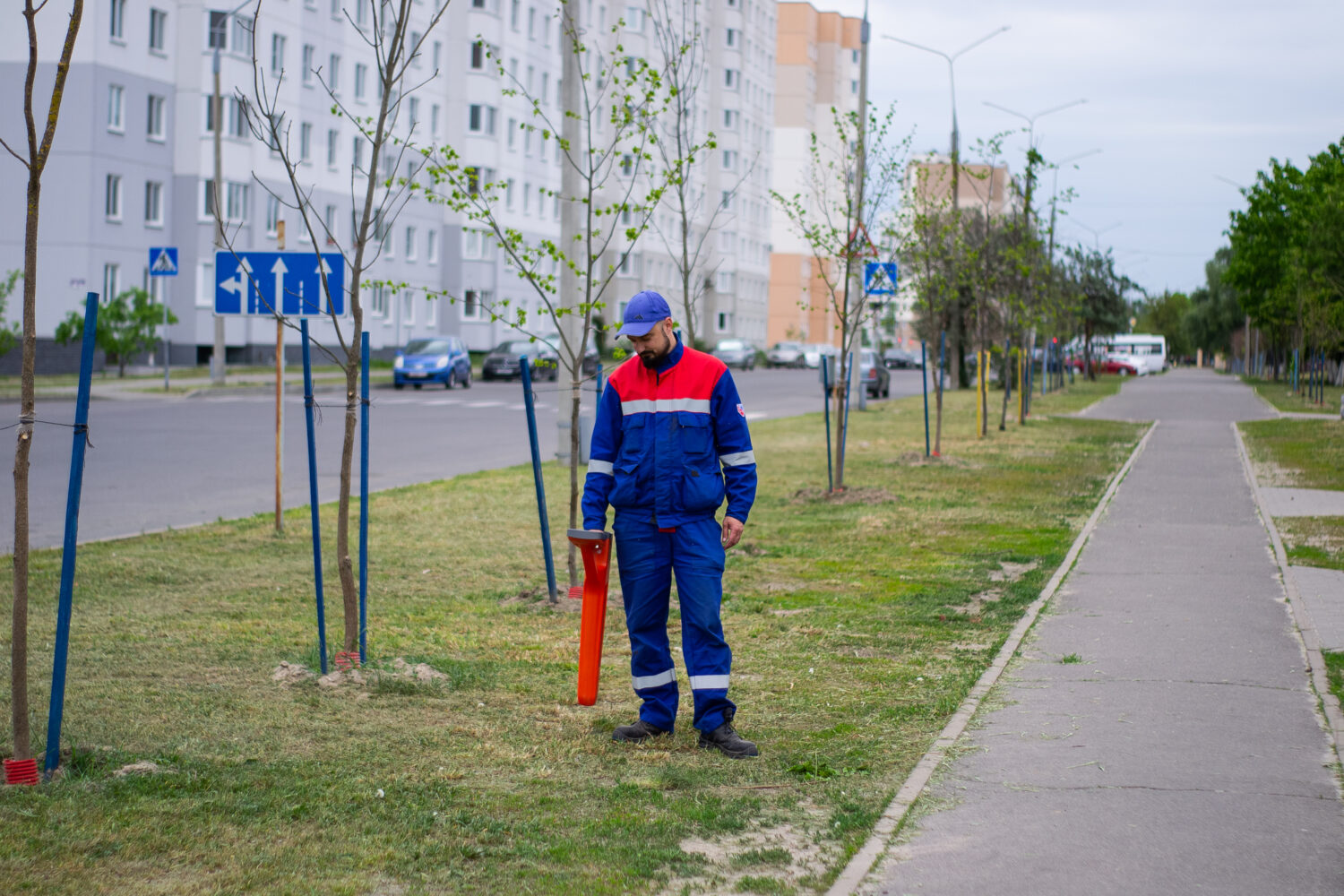

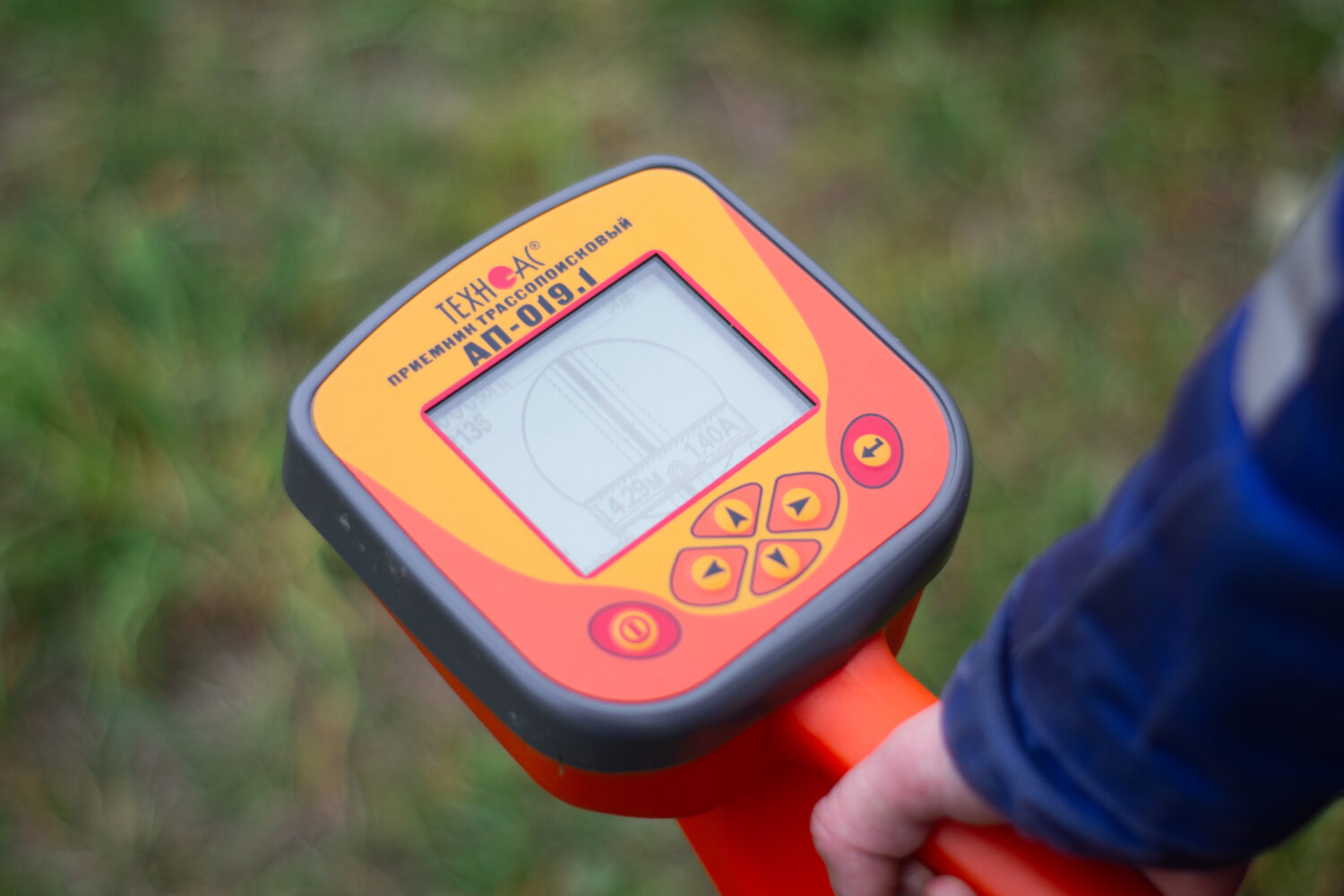

В кабельную линию, при помощи специального генератора, подается сигнал определенной звуковой частоты. При этом в кабеле возникает электромагнитная индукция заданной частоты. Проходя вдоль кабеля со специальным прибором, снимающим эту частоту, можно точно определить место расположение кабеля на местности, а также определить глубину его залегания.

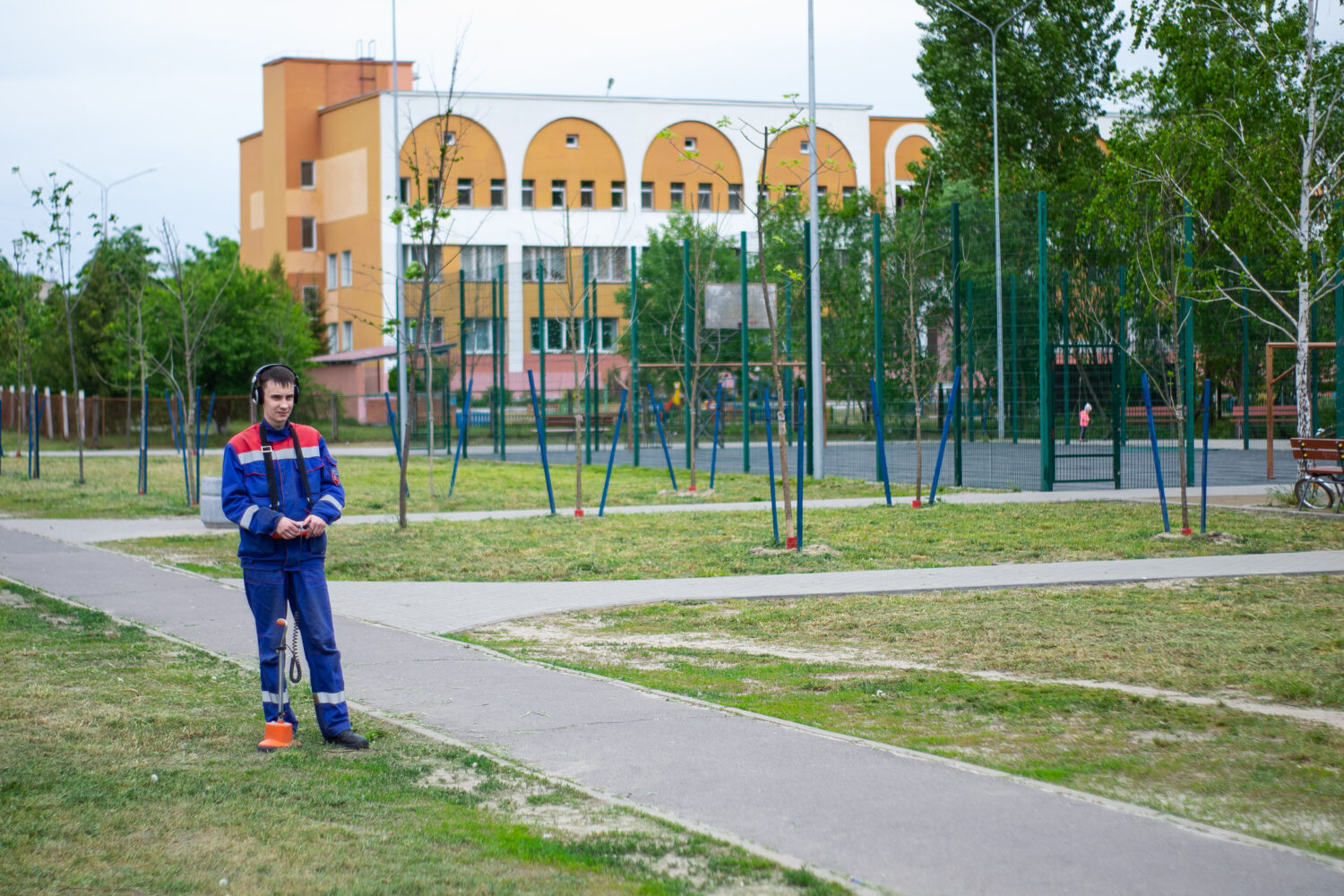

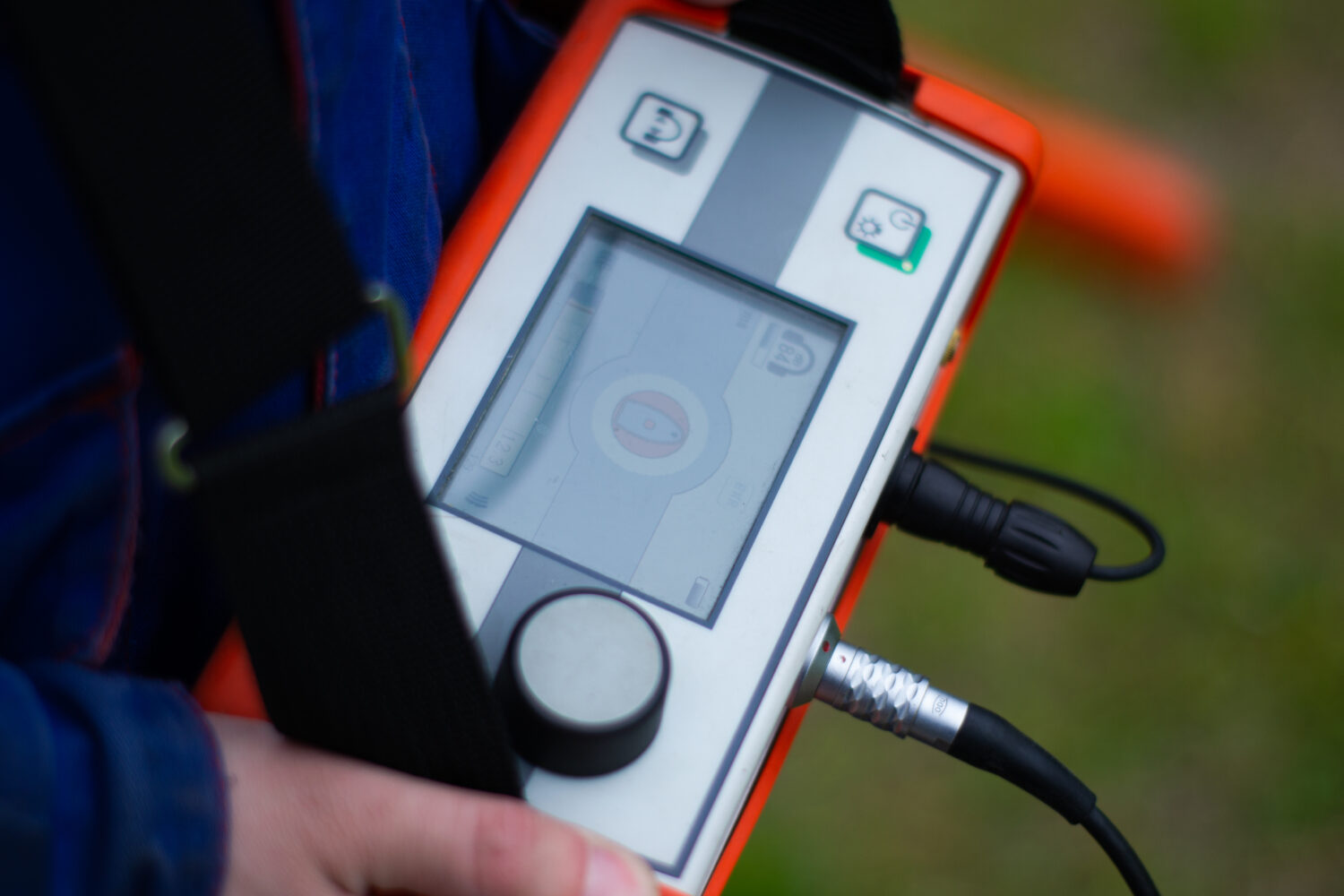

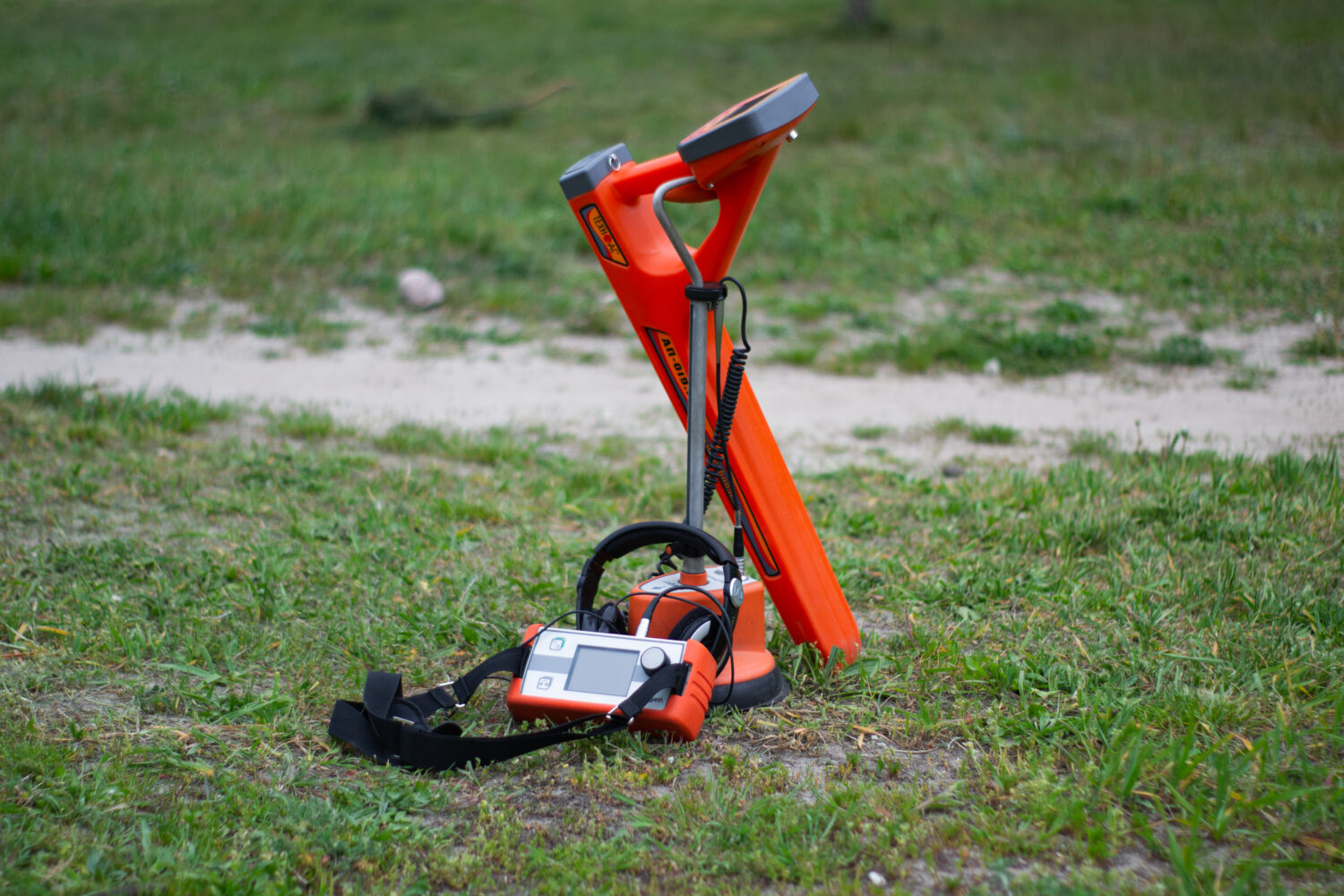

Далее место повреждения уточняется акустическим методом. В электролаборатории заряжаются силовые конденсаторы, которые накапливают большую энергию. Разряжаясь в повреждённую жилу кабеля, эта энергия высвобождается и на месте повреждения слышен хлопок. Далее оператор, проходя по трассе прибором прослушивает землю, как врач прослушивает легкие. На месте повреждения будет регистрироваться самый громкий звук разряда. При этом прибор усиливает все звуки вокруг: проезжающие автомобили, проходящие мимо люди, течь воды по трубам под землей и т.д. Из всего этого разнообразия звуков оператору нужно выделить именно звук повреждения. Поэтому, если вы видите в городе человека в наушниках с прибором и наземным датчиком, то знайте – он не измеряет радиацию и не ищет золото, а просто ищет повреждение кабеля. Современные приборы позволяют во время работы акустики приблизительно указывать место положение трассы кабеля относительно датчика, что при наличии хорошей картографии, значительно экономит время в поиске повреждения, поскольку можно отказаться от предварительной трассировки кабеля.

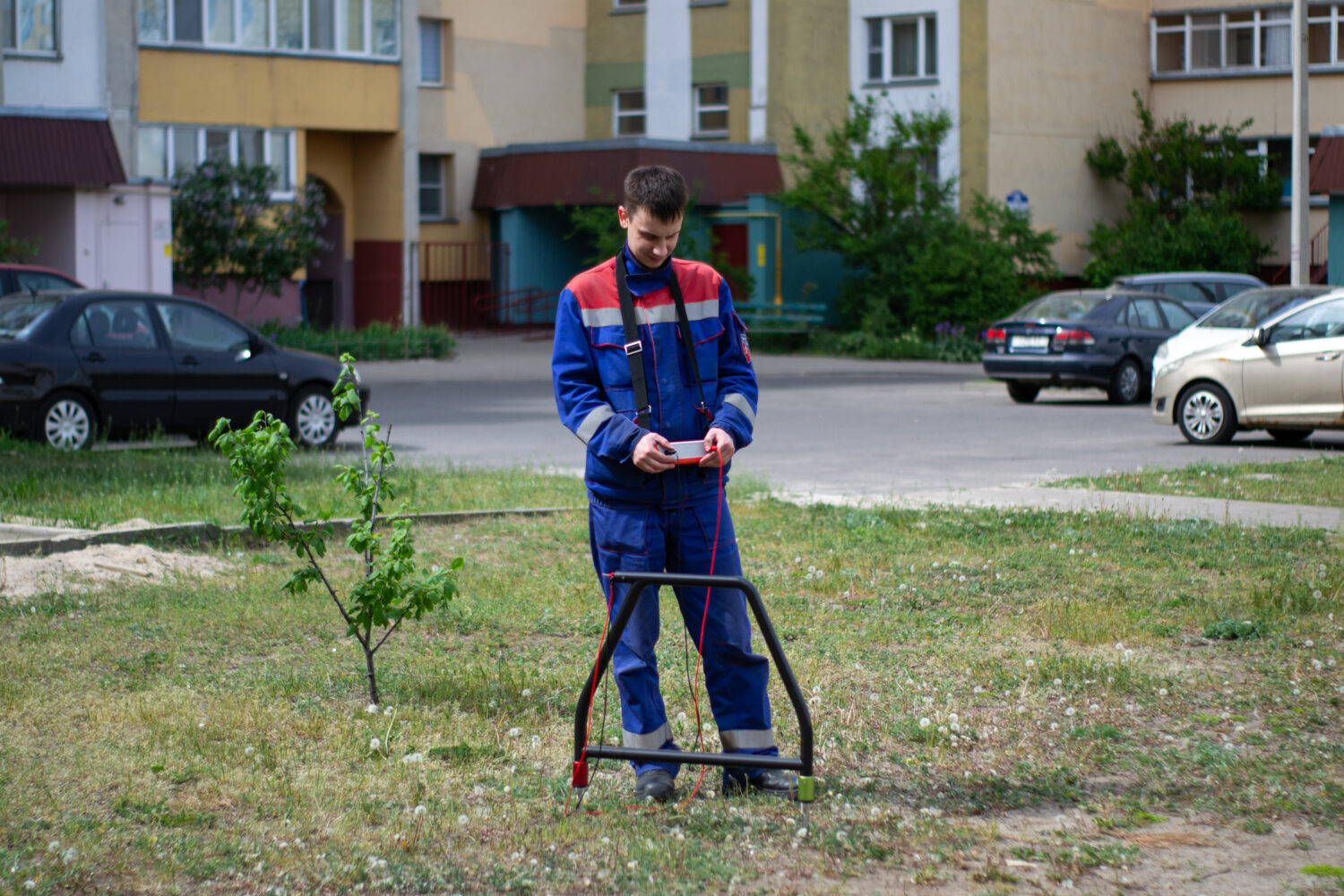

При поиске места повреждения оболочки кабеля из сшитого полиэтилена в разземленный экран кабеля подается высоковольтный импульс. Оператор на трассе при помощи измерительных щупов производит измерения напряжения утечки в земле. При приближении к месту повреждения величина напряжения утечки будет увеличиваться. После прохождения места повреждения полярность напряжения поменяется и величина начнет уменьшаться.

В условиях городской застройки кабельные линии проходят и под тротуарной плиткой, и под асфальтом, также вблизи других подземных коммуникаций, поэтому очень важно место повреждения кабеля определить достаточно точно.
