Филиал «Гомельские электрические сети» продолжает серию публикаций, посвященных измерениям, испытаниям и поиску мест повреждений кабельных линий.
Глава 2. Испытания кабельных линий
Кабельная линия представляет собой практически идеальную емкостную нагрузку, для поднятия напряжения на которой необходим источник, обладающий большой реактивной мощностью, который должен генерировать реактивный ток значительной величины. Поэтому испытания кабеля 6-35 кВ проводятся двумя методами:

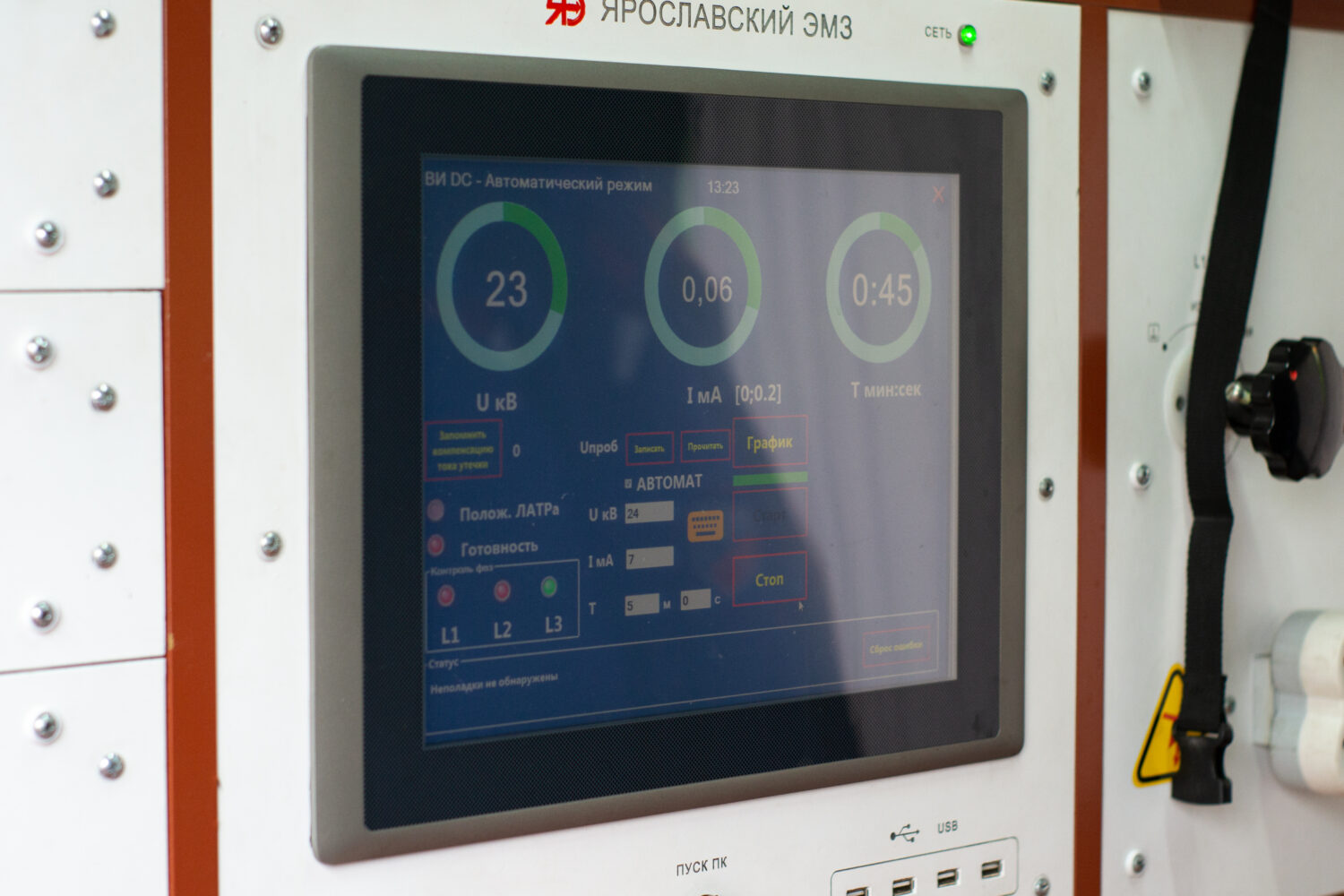

– повышенным выпрямленным напряжением;

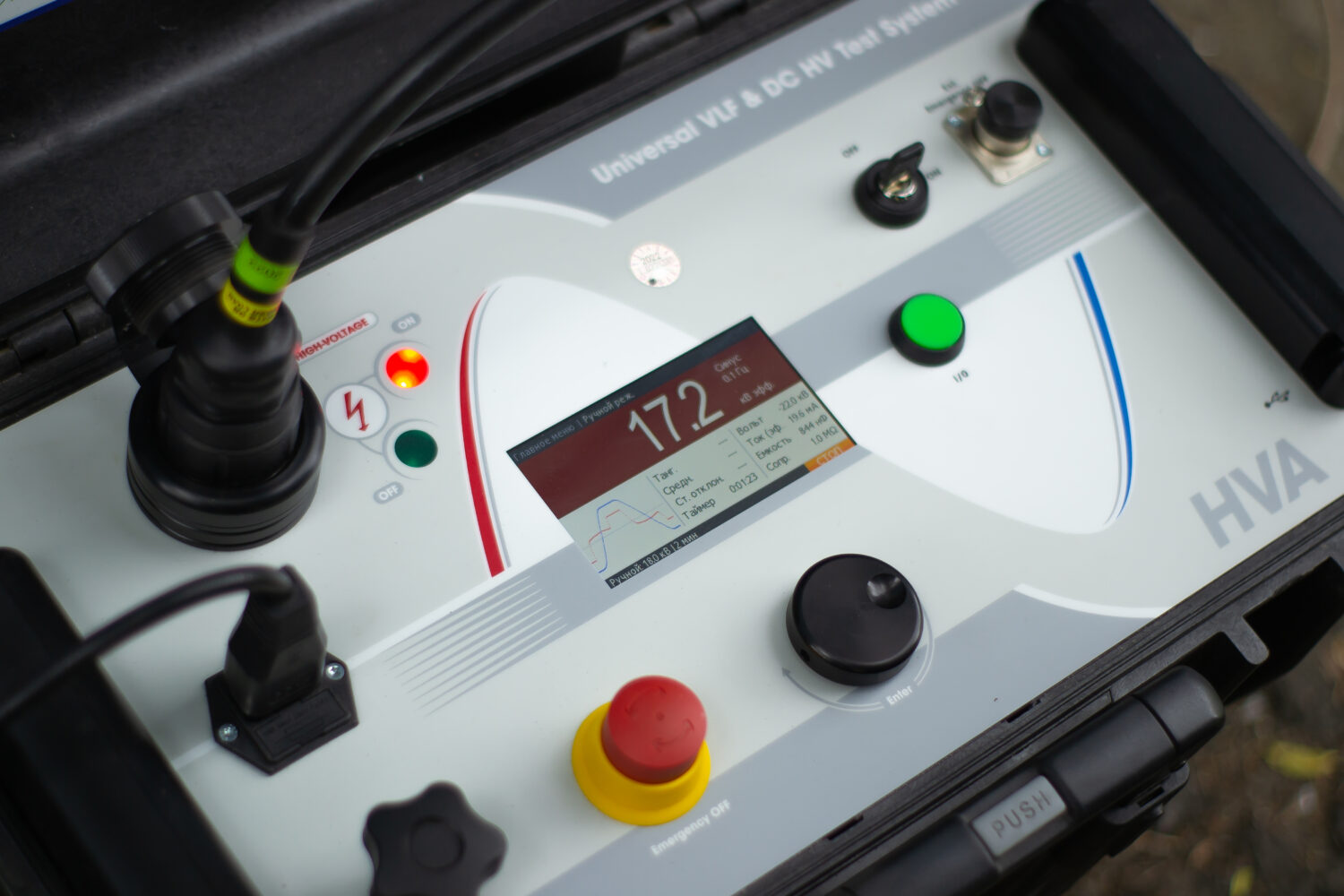

– повышенным переменным напряжением сверхнизкой частоты.
На сегодняшний день мировой опыт эксплуатации кабельных линий показал, что испытания повышенным выпрямленным напряжением имеют негативное влияние на изоляцию кабеля, а испытания кабеля с изоляцией из сшитого полиэтилена и вовсе запрещены. Испытания напряжением сверхнизкой частоты проводятся на трехкратном фазном напряжении (18 кВ), в то время как при испытании постоянным напряжением – пятикратным линейным напряжением (50 кВ). Также постоянно изменяющаяся полярность испытательного напряжения обеспечивает компенсацию накапливающихся зарядов в изоляции кабеля, и при этом происходит их разрядка.

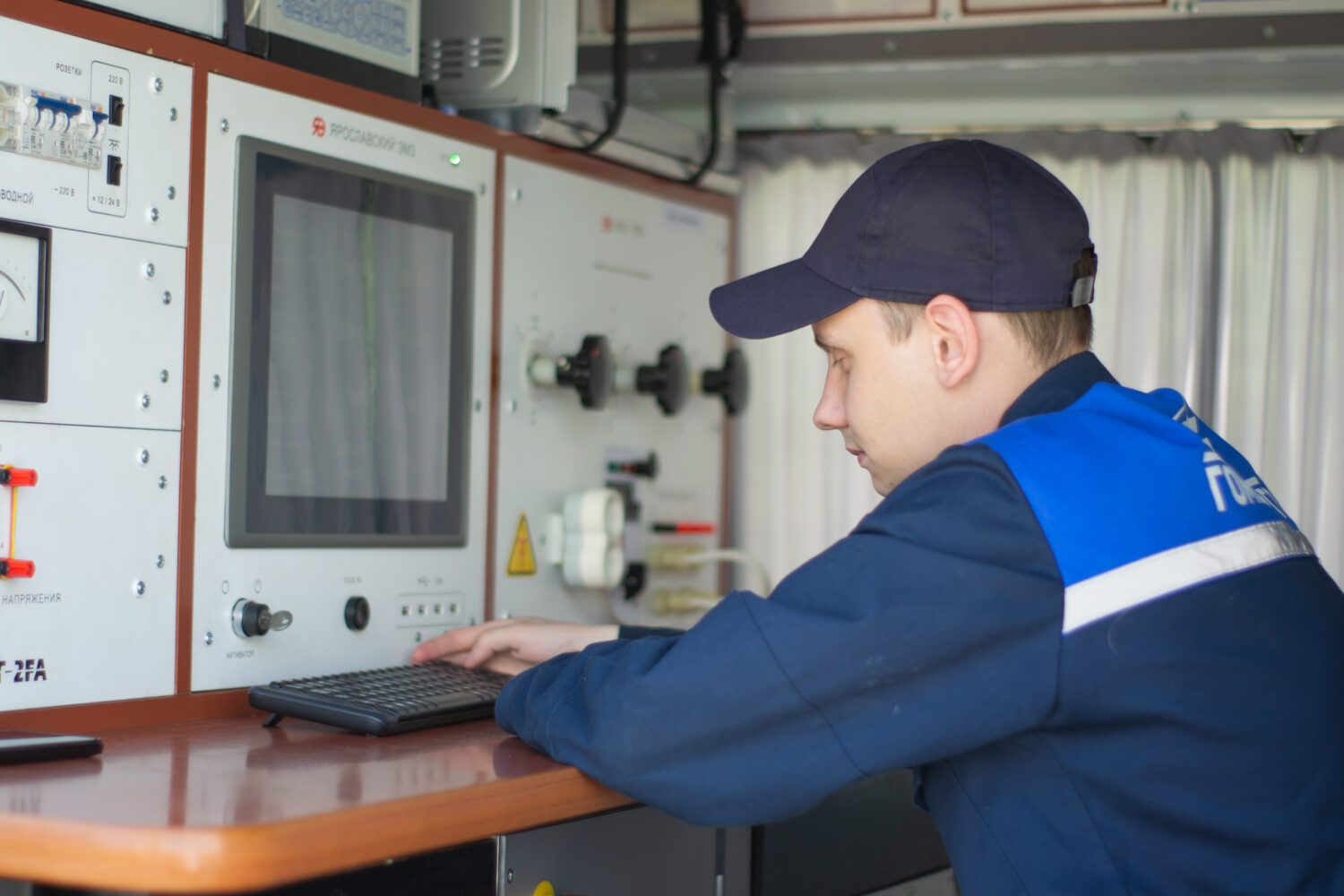

Исходя из этого персоналом электролаборатории Гомельского городского РЭС с 2018 года испытания всех кабелей проводятся преимущественно переменным напряжением сверхнизкой частоты.
Испытания кабеля проводятся периодически, по годовому графику, либо внепланово, после проведения ремонта или продолжительного отключения.
В процессе испытания испытательное напряжение подается на одну фазу, при этом остальные фазы заземлены. При испытании кабеля с изоляцией из сшитого полиэтилена в однофазном исполнении можно подавать испытательное напряжение сразу на 3 фазы, что значительно сокращает время проведения испытаний.
Также не маловажную роль играет испытания пластмассовой оболочки кабеля с изоляцией из сшитого полиэтилена. Во время эксплуатации кабеля в его экране наводится ток, который при поврежденной оболочке будет иметь утечку на землю, вследствие чего будет иметь место постепенное разрушение медного экрана кабеля, а в дальнейшем и развитие повреждения основной изоляции.
